    NYP内齿合高粘度转子泵概述:
    NYP内齿合高粘度转子泵是根据石油、化工、涂料等行业的需求,研制开发的新型容积式泵,由于该产品可选用不同的材质和其的结构,因此广泛适用于不同性质、不同粘度的介质输送。
    适用介质温度:-10℃~200℃(NYP0.78和NYP2.3适用温度为-10℃~80℃)
    介质粘度:1.0cSt~300000cSt(NYP0.78及NYP2.3的适用介质粘度为1.0cSt~10000cSt)
    1、工作原理:
    具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入口和排出口隔开。转动时,在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。
    2、结构:
    泵主要有内外转子,轴,泵体,前盖,托架,密封,轴承等组成。密封有机械密封和填料密封两种形式,对于高温、高粘稠密度及腐蚀性较强的介质,选用填料密封。
    输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。泵可配阀,当泵或管路系统超压时,阀打开,形成内部回流,系统。

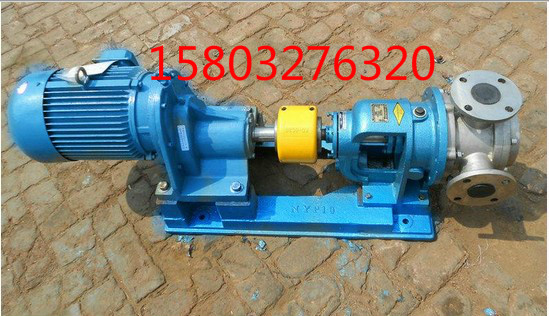

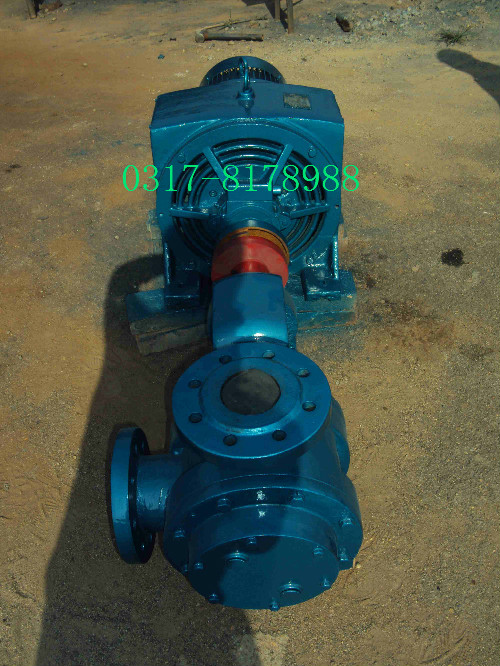

    泵装置由泵、电机和底座组成。传动方式有桥式和直联式两种。
    从主轴外伸端向泵看,为顺时针旋转。
    NYP内齿合高粘度转子泵优点:
    1、输送液体平稳,无脉动,振动小,噪音低。
    2、有很强的自吸性能。
    3、正确选用零件材料,可输送多种有腐蚀性的介质,使用温度可达200℃
    4、内外转子转向相同,磨损小,使用寿命长。
    5、泵的转速与流量呈线性函数关系,可适当改变转速来改变泵的流量。
    6、特别适用高粘稠度介质的输送。

    型号

    通径mm

    理论排量
    L/100rev
    粘度
    cSt
    转速
    r/min
    压差(MPa)
    连接形式
    0.4
    0.6
    0.8
    1.0

    轴功率(kw)流量(L/min)

    NYP0.78
    15
    0.78
    20
    1390
    0.17/9.3
    0.23/9.0
    0.28/8.8
    0.32/8.6
    G1/2"
    60
    1390
    0.18/9.5
    0.24/9.2
    0.28/9.0
    0.33/8.9
    200
    1390
    0.31/10.4
    0.35/10.2
    0.39/10.0
    0.43/9.9
    600
    1390
    0.39/10.4
    0.44/10.3
    0.48/10.3
    0.52/10.2
    2000
    910
    0.23/6.8
    0.27/6.8
    0.30/6.8
    0.33/6.7
    6000
    720
    0.24/5.4
    0.31/6.1
    0.30/6.8
    0.40/6.8
    NYP2.3
    25
    2.3
    20
    1400
    0.38/28.4
    0.49/27.5


    G1"
    60
    1400
    0.59/29.2
    0.65/28.8


    200
    1400
    0.61/30.0
    0.72/29.6


    600
    1400
    0.92/31.9
    0.96/31.7


    2000
    910
    0.61/19.9
    0.68/19.7


    6000
    720
    0.77/16.32
    0.83/16.2


    NYP3.6
    40
    3.6
    20
    1450
    0.69/46.7
    0.94/45.9
    1.18/45
    1.44/43.4
    法兰
    Flange
    60
    1450
    0.81/47.5
    1.09/46.7
    1.37/45.9
    1.57/44.7
    200
    1450
    1.06/49.7
    1.31/49.2
    1.56/48.8
    1.79/47.3
    600
    1450
    1.45/49.9
    1.61/49.6
    1.77/49.3
    1.93/49
    2000
    960
    1.28/34.3
    1.41/33.8
    1.54/33.7
    1.65/33.6
    6000
    640
    1.08/23.0
    1.18/22.9
    1.28/22.9
    1.37/22.8
    20000
    583
    1.22/20.5
    1.24/20.4
    1.25/20.4
    1.38/20.3
    60000
    455
    0.84/16.3
    0.91/16.2
    0.98/16.1
    1.01/16
    NYP7.0
    NYP7.0A
    (原型号:
    NYP3
    NYP3A)
    40
    7.0
    20
    1450
    1.36/98.1
    1.8/96
    2.0/94.7
    2.4/93
    螺纹
    Thread
    60
    1450
    1.45/99
    1.9/97
    2.2/96.4
    2.6/95
    200
    1450
    1.62/99.8
    2.0/98
    2.3/97.5
    2.7/97
    600
    960
    1.4/62
    1.6/65
    1.8/44
    2.0/64
    2000
    960
    1.8/67
    2.0/66
    2.3/65
    2.6/65
    6000
    640
    1.5/44.5
    1.7/44
    1.8/44
    2.0/44
    20000
    583
    1.6/40.5
    1.9/40
    2.1/40
    2.2/40
    60000
    455
    1.46/31.5
    1.8/31
    1.9/31
    2.0/31
    NYP24
    50
    24
    20
    720
    1.8/165
    2.3/161
    2.8/158
    3.4/155
    法兰
    Flange
    60
    720
    2.0/166
    2.6/164
    3.1/162
    3.7/158
    200
    610
    1.9/143
    2.5/141
    3.0/139
    3.5/136
    600
    541
    2.1/127
    2.6/125
    3.0/124
    3.5/122
    2000
    475
    2.2/112
    2.6/111
    2.9/110
    3.4/109
    6000
    357
    2.0/85
    2.3/84
    2.6/83
    2.9/83
    20000
    303
    1.9/72
    2.2/72
    2.4/72
    2.6/71
    60000
    228
    1.6/54
    1.8/54
    2.0/54
    2.3/54
    NYP52
    NYP52A
    (原型号:
    NYP10
    NYP10A)
    50
    52
    20
    720
    4.3/362
    5.8/355
    6.9/348
    8.1/340
    螺纹
    Thread
    60
    720
    4.7/364
    6.2/358
    7.3/352
    7.5/346
    200
    610
    4.6/309
    5.9/304
    6.9/300
    8.0/294
    600
    541
    4.9/275
    6.0/271
    6.8/268
    7.8/264
    2000
    475
    5.0/243
    5.9/238
    6.6/237
    7.6/235
    6000
    357
    4.1/184
    4.9/182
    5.3/181
    6.2/180
    20000
    303
    3.8/157
    4.6/156
    5.1/155
    5.6/155
    60000
    228
    3.1/119
    3.7/118
    4.0/118
    4.5/118
    NYP80
    80
    80
    20
    615
    5.2/471
    6.9/461
    8.5/451
    10.0/433
    法兰
    Flange
    60
    615
    5.5/474
    7.2/465
    8.8/457
    10.5/448
    200
    544
    5.7/421
    7.2/414
    8.6/408
    10.1/401
    600
    479
    6.0/372
    7.3/367
    8.5/362
    9.8/356
    2000
    417
    6.5/326
    7.7/322
    8.9/319
    10.1/315
    6000
    305
    5.6/239
    6.6/237
    7.5/326
    8.4/233
    20000
    228
    5.5/180
    6.4/179
    6.9/178
    7.7/177
    60000
    188
    5.5/149
    6.1/149
    6.7/149
    7.2/148
    NYP111
    NYP111A
    (原型号:
    NYP30
    NYP30A)
    80
    111.4
    20
    615
    6.7/660
    9.2/647
    11.2/634
    13.6/622
    法兰
    Flange
    60
    615
    6.9/664
    9.4/652
    11.5/642
    13.9/631
    200
    544
    7.1/589
    9.3/580
    11.0/573
    13.2/563
    600
    479
    7.3/521
    9.5/514
    11.1/508
    13.1/502
    2000
    417
    7.7/455
    9.7/450
    11.0/447
    12.7/442
    6000
    305
    6.9/335
    8.4/332
    9.4/331
    10.6/328
    20000
    228
    6.3/251
    7.5/250
    8.2/249
    9.2/248
    60000
    188
    6.2/209
    7.1/208
    7.6/208
    8.5/207
    NYP160
    100
    160
    20
    600
    8.9/930
    12.1/916
    15.3/902
    17.5/888
    法兰
    Flange
    60
    600
    9.4/935
    12.6/922
    15.8/910
    19.0/898
    200
    550
    12.3/866
    15.3/859
    18.3/852
    21.3/845
    600
    480
    10.2/754
    12.8/747
    15.4/740
    18.0/737
    2000
    355
    9.1/560
    11.1/556
    13/552
    15.1/548
    6000
    319
    10.0/505
    11.7/502
    13.5/500
    15.2/497
    NYP220
    125
    220
    20
    430
    8.8/902
    11.9/880
    15.0/858
    18.0/836
    法兰
    Flange
    60
    430
    9.0/909
    12.0/890
    15.0/871
    18.0/852
    200
    355
    8.5/753
    11.1/739
    13.7/726
    16.3/713
    600
    320
    9.4/682
    11.8/671
    14.1/660
    16.5/649
    2000
    254
    9.1/544
    11.0/537
    13.0/530
    15.1/523
    6000
    244
    10.1/483
    11.9/478
    13.6/473
    15.4/468
    20000
    160
    9.1/347
    10.5/345
    11.9/343
    13.3/341
    60000
    117
    8.4/256
    9.4/255
    10.4/254
    11.4/253
    NYP320
    125
    320
    20
    430
    13.0/1306
    18.0/1270
    22.0/1235
    26.0/1200
    法兰
    Flange
    60
    430
    13.0/1316
    18.5/1285
    22.0/1255
    26.5/1225
    200
    355
    11.8/1091
    15.5/1068
    19.1/1046
    22.8/1024
    600
    320
    13.2/987
    16.5/968
    19.7/950
    22.9/932
    2000
    284
    14.2/881
    17.4/867
    20.6/854
    23.8/841
    6000
    222
    13.7/693
    16.2/684
    18.7/675
    21.2/666
    20000
    168
    13.2/529
    15.3/525
    17.3/522
    19.4/519
    60000
    125
    12.0/397
    13.7/396
    15.3/395
    16.9/394
    NYP650
    150
    650
    20
    315
    19.0/1921
    26.0/1857
    33.0/1794

    法兰
    Flange
    60
    315
    20.0/1940
    26.4/1886
    33.2/1832

    200
    284
    17.9/1756
    24.0/1711
    30.4/1666

    600
    253
    17.6/1572
    22.7/1534
    28.9/1500

    2000
    196
    15.7/1225
    20.6/1201
    24.5/1176

    6000
    160
    16.0/1008
    19.8/993
    22.3/978

    20000
    117
    13.6/745
    16.5/738
    19.2/731

    60000
    100
    15.0/645
    17.2/643
    19.5/640

    NYP727
    (原型号:
    NYP50)
    150
    727
    20
    315
    21.5/2135
    29.4/2058
    37.3/1980

    法兰
    Flange
    60
    315
    22.4/2157
    29.8/2090
    37.3/2026

    200
    280
    19.6/1928
    26.7/1874
    33.5/1820

    600
    245
    19.6/1696
    25.1/1652
    31.2/1611

    2000
    200
    18.7/1394
    23.3/1363
    28.5/1334

    6000
    170
    19.2/1195
    23.3/1175
    27.9/1155

    20000
    125
    17.0/888
    20.1/878
    23.3/868

    60000
    100
    16.8/720
    19.5/717
    22.3/713

    NYP1670
    200
    1670
    20
    250
    38.0/3852
    52.0/3690
    66.0/3529

    法兰
    Flange
    60
    250
    40.0/3900
    54.0/3763
    68.0/3626

    200
    225
    37.5/3535
    50.0/3424
    62.5/3313

    600
    195
    37.0/3079
    48.0/2990
    58.6/2900

    2000
    160
    35.0/2547
    44.0/2485
    53.0/2422

    6000
    135
    34.6/2177
    42.0/2138
    50.0/2100

    20000
    112
    35.0/1830
    41.5/1810
    48.0/1790

    60000
    85
    36.0/1405
    35.7/1400
    40.6/1392
