  • 不锈钢防爆圆弧齿轮泵

    时间:2017-10-31 05:08 作者:何氏高温泵 点击:

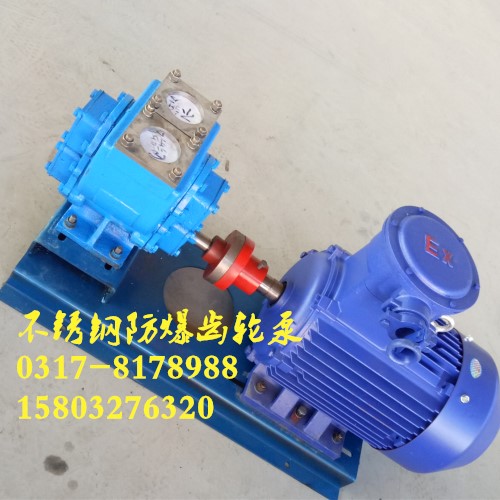

    防爆型耐腐蚀不锈钢齿轮油泵



    产品用途:
    YHCB系列圆弧泵主要适用于输送粘度在5-1500cst,温度不超过80℃,不含固体颗粒无腐蚀性的各种液体。如汽油、煤油、柴油机械润滑油、液化石油气、乙酸二胺、乙酸三胺及乙酸六胺。是一种高效节能的特殊齿轮泵,具有流量大、压力高体积小、噪声低、自吸性能好、安装维修方便等优点,更是油罐汽车改装行业和石油部门的理想优选泵种。

    结构特点:
    YCB圆弧齿轮泵齿轮主要用40Cr和304不锈钢材质;YHCB圆弧齿轮泵齿形一般采用尼龙齿轮和45#钢齿轮。YHCB圆弧齿轮泵与YHCB圆弧齿轮泵同为圆弧齿轮泵,齿形都采用圆弧齿形,都具有效率高、噪音低、使用寿命长的特点。但是由于两种圆弧齿轮泵采用的圆弧型齿轮模数不同,泵体结构不同,在不同工况条件下也各有不同之处。

    YHCB圆弧齿轮泵齿轮采用双圆弧正弦曲线齿形制造,模数比YCB圆弧齿轮泵的模数小,同等流量的齿轮比YCB圆弧齿轮泵齿轮小的多,所以同等流量的圆弧齿轮泵YHCB系列泵比YCB系列泵小的多。而且YHCB圆弧齿轮泵的主轴在泵的被轴下面驱动,所以同等流量、压力的泵驱动功率要比YCB圆弧齿轮泵功率要小、省电。

    技术参数:
    泵型号 流量Q(m 3 /h) 工作压力P(MPa) 转速n(r/min) 效率η(%) 允许吸上高度(m) 配用电机
    轴功率 功率kw
    50YHCB-4 4 0.6 960 60 5 1.1 1.5
    50YHCB-8 8 0.6 960 60 5 2.2 3
    50YHCB-12 12 0.6 960 60 5 2.4 3
    50YHCB-15F 15 0.6 970 60 5 3.8 2.2
    50YHCB-15A 15 1.6 970 60 5 3.8 4
    65YHCB-15 15 0.6 960 60 5 3.9 4
    65YHCB-20 20 0.6 960 62 5 5.0 5.5
    65YHCB-25 25 0.6 960 65 5 5.0 5.5
    65YHCB-30 30 0.6 960 65 5 7.1 5.5
    65YHCB-35F 35 0.6 970 66 5 7.1 5.5
    65YHCB-40 40 0.6 960 65 5 7.4 7.5
    65YHCB-45 45 0.6 800 72 5 7.4 7.5
    76YHCB-40 40 0.6 960 70 5 7.4 7.5
    76YHCB-50 50 0.6 960 70 5 10.3 7.5
    80YHCB-60 60 0.6 960 70 5 14.2 11
    80YHCB-60A 60 0.6 960 70 5 14.2 11
    80YHCB-80 80 0.6 960 70 5 16.3 18.5
    80YHCB-80A 80 0.6 960 70 5 16.3 18.5
    100YHCB-100 100 1.6 960 72 5 22.3 22
    100YHCB-150 150 1.6 960 60 5 24.5 24
    125YHCB-200 200 1.6 960 60 5 32.7 32
    125YHCB-250 250 1.6 960 60 5 40.8 40
    150YHCB-300 300 1.6 960 60 5 49 50
