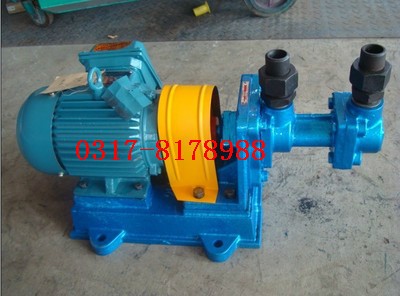

3G型系列螺杆泵

  • 技术动态　Telephone counseling
    086-0317-8178988
  • 我要订购　Ordering
    086-0317-8178988
    • 　产品详细参数: 点击: 次

    3G型系列螺杆泵用途
    用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质。
    适用压力范围：0.6-2.5Mpa;
    适用流量范围:0.6-123m3/h。
    主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。
    3G型系列螺杆泵应用范围
    1、介质为直线连续输送、无搅拌、无脉动。
    2、振动小，噪音低。
    3、压力高、。
    4、结构简单、拆装方便。
    5、体积小，重量轻。
    6、磨损轻微，寿命长。
    3G型系列螺杆泵结构形式
    一般采用机械密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年，为顺时针旋转。
    3G型系列螺杆泵材质
    主、从螺杆16MnCrS5,40Cr,45,38CrMoALA
    泵体：HT200,QT450-10,ZCuSn10Pl,ZG270-500

    　3G型系列螺杆泵按泵的用途分类共分为5个系列
    系列代号
         		 主要用途 性能范围
    流量 m3/h 压力 MPa
    3G 输送3-20oE润滑油,温度≤80℃,Lub oil visc3-20oE 0.6-570 2.5
    3GR 3-50oE重质燃油，温度≤120℃,Heavy feul lil visc3-50oE 0.6-570 2.5
    3GR 1.2-5oE轻质燃油,温度≤120℃,Light feul oil visc1.2-5oE 0.6-570 1.6
    3GW 高温加热燃油,温度≤150℃,High temp feul heated oil 0.6-363 1.6
    3GN 输送100oE高粘度油料,温度≤80℃,High visc oil 100oE 0.6-636 2.5
    3G型三螺杆泵性能参数表
    型号
         		 排出压力
    P
    MPa    		 流量
    Q    		 转速
    n
    r/min    		 汽
    蚀余量
    r
    m    		 效率
    η
    %    		 电动机
    m3/h L/min 功率kw
         		 型号
    25×4-46 1.0 0.8 13 1450 4 62 0.75 Y802-4
    2.5 0.6 10 60.6 1.5 Y90L-4
    1.0 2.0 33 2900 4.5 59.4 1.5 Y90S-2
    2.5 1.6 26 69 3 Y100L-2
    30×4-46 1.0 1.6 26 1450 4.5 63.5 1.1 Y90S-4
    2.5 1.2 20 61 2.2 Y100L1-4
    1.0 3.6 60 2900 5 60 2.2 Y90L-2
    2.5 3.2 53 69 4 Y112M-2
    36×4-46 1.0 2.8 46 1450 4.5 66 2.2 Y100L1-4
    2.5 2.4 40 66.5 4 Y112M-4
    1.0 6.5 108 2900 5 60.5 4 Y112M-2
    2.5 6 100 72 7.5 Y132S2-2
    42×4-46 1.0 4.8 80 1450 5 62 4 Y112M-4
    2.5 4.2 70 73 5.5 Y132S1-4
    1.0 10.5 175 2900 5.5 61 5.5 Y132S1-2
    2.5 10 166 72 15 Y160M2-2
    45×4-46 1.0 6.3 106 1450 5 70 3 Y100L2-4
    2.5 5.9 99 74 7.5 Y132M-4
    1.0 13.5 225 2900 5.5 60 7.5 Y132S2-2
    2.5 13 217 75 15 Y160M2-2
    60×4-46 1.0 15.5 255 1450 5 71.3 11 Y160M-4
    2.5 14.5 245 74 15 Y160L-4
    1.0 32 533 2900 5.5 63 18.5 Y160L-2
    2.5 31.5 525 77 37 Y200L2-2
    70×2-46 0.6 24 400 1450 5 71 7.5 Y132M-4
    1.0 23.5 390 75 11 Y160M-4
    1.6 22.5 370 76 15 Y160L-4
    70×4-46 1.0 24.5 408 1450 5 72.5 18.5 Y180M-4
    2.5 23.5 392 79 30 Y200L-4
    80×2-46 0.6 36.5 608 1450 5 72 11 Y160M-4
    1.0 35 594 75.5 18.5 Y180M-4
    1.6 34.5 575 76.5 22 Y180L-4
    80×4-46 1.0 37 617 1450 5.5 72 30 Y200L-4
    2.5 35 590 78.1 45 Y225M-4
    100×2-46 0.6 72.5 1208 1450 5 73 22 Y180L-4
    1.0 71 1183 77 37 Y225S-4
    1.6 60.5 1158 79 45 Y225M-4
    100×4-46 1.0 72.5 1208 1450 5.5 73 55 Y250M-4
    2.5 70 1165 78.5 75 Y280S-4
    S100×3-27 0.6 72 1196 1450 6 62 22 Y180L-4
    1.6 70 1160 72 55 Y250M-4
    2.5 69 1145 74 75 Y280S-4
    S120×3-27 0.8 123 2055 1450 6 74.5 55 Y250M-4
    1.5 120 2010 76 90 Y280M-4
    2.5 115 1920 78.5 132 Y315M-4
